本系列配電箱可作動力照明、電動機控制，對電路進行過載、漏電及短路保護之用。廣泛適用于工業和民用建筑、工礦企業、大廈、車站、醫院、學校、住宅等。產品符合GB7251 1、GB7251 3《低壓成套開關設備和控制設備》及l(fā)Ec60439—3《低壓成套開關設備和控制設備》等標準。
全國服務熱線：0512 - 6546 9866 | 159 - 5008 - 8385
在線咨詢XJM 電能計量箱
規范性引用文件
GB/T 4208 外殼防護等級（IP代碼）
GB 7251.1 低壓成套開關設備和控制設備 第1分:型式試驗和部分型式試驗成套設備
GB 7251.3 低壓成套開關設備和控制設備 第3部分：對非專業人員可進入場地的低壓成套開關設備和控制設備-配電板的特殊要求
GB 7251.5 低壓成套開關設備和控制設備 第5部分: 對公用電網動力配電成套設備的特殊要求
GB/T 9286 色漆和清漆 漆膜的劃格試驗
GB 10963.1 電氣附件 家用及類似場所用過電流保護斷路器 第1部分：用于交流的斷路器
GB/T 13384 機電產品包裝通用技術條件
GB/T 18663.1-2008 電子設備機械結構 公制系列和英制系列的試驗 第1部分: 機柜、機架、插箱和機箱的氣候、機械試驗及安全要求
GB/T 20138-2006 電器設備外殼對外界機械碰撞的防護等級（IK代碼）
GB/T 20641-2006 低壓成套開關設備和控制設備空殼體的一般要求
GB/T 22636 門扇 尺寸、直角度和平面度檢測方法
GB/T 25293 電工電子設備機柜 機械門鎖
DGJ 32/J11 居住區供電設施建設標準
使用條件
1周圍空氣溫度（-25～+60）℃。
2海拔:安裝地點的海拔不超過2000m。
3大氣條件:
3.1戶內的大氣條件：
空氣清潔,在最高溫度為＋40℃時,其相對濕度不得超過50%。在較低溫度時,允許有較大的相對濕度。例如:＋20℃時相對濕度為90%。但應考慮到由于溫度的變化,有可能會偶然地產生適度的凝露。
3.2戶外的大氣條件：
最高溫度為＋25℃時,相對濕度短時可高達100%。
4污染等級
選取GB7251.1規定的用于污染等級為3級的環境。
5安裝地點環境
墻面、電桿、落地等場所安裝；
外磁場：5倍地磁場，任何方向；
地震烈度：8度；地面風力：8級。
金屬多表位計量箱外形參考尺寸
表箱簡要說明 | 表箱外形尺寸 寬×高×深 |
單相12表位金屬計量箱 | 1200×1200×180 |
單相15表位金屬計量箱 | 1350×1200×180 |
三相2表位單相9表位金屬計量箱 | 1350×1200×180 |
三相2表位單相12表位金屬計量箱 | 1500×1200×180 |
三相4表位單相6表位金屬計量箱 | 1350×1200×180 |
三相4表位單相9表位金屬計量箱 | 1500×1200×180 |
三相6表位單相3表位金屬計量箱 | 1500×1200×180 |
單相18表位金屬計量箱 | 1500×1200×180 |
單相6表位金屬計量箱 | 800×1200×180 |
單相9表位金屬計量箱 | 950×1200×180 |
三相2表位金屬計量箱 | 800×1200×180 |
三相4表位金屬計量箱 | 950×1200×180 |
三相1表位單相2表位金屬計量箱 | 800×1200×180 |
三相2表位單相3表位金屬計量箱 | 950×1200×180 |
金屬多表位單相12～18表位落地式計量箱 | 750×1500×400 |
金屬多表位三相8～12表位落地式計量箱 | 750×1600×400 |
箱內導線規格
額定電流 （A） | 導線面積（mm2） | 額定電流（ A） | 導線面積（mm2） | |
40及以下 | 10 | 160 | 50 | |
63 | 16 | 180、200、225 | 50×2 | |
80～100 | 25 | 250 | 70×2 | |
125 | 35 | |||
二次導線 | ||||
電壓 | 2.5 | 電流 | 4 | |
通訊電纜與控制回路導線 | ||||
通訊電纜：RS485通訊線采用銅質多股屏蔽導線截面積為0.5 mm2 | 控制回路導線：≥0.75mm2 | |||

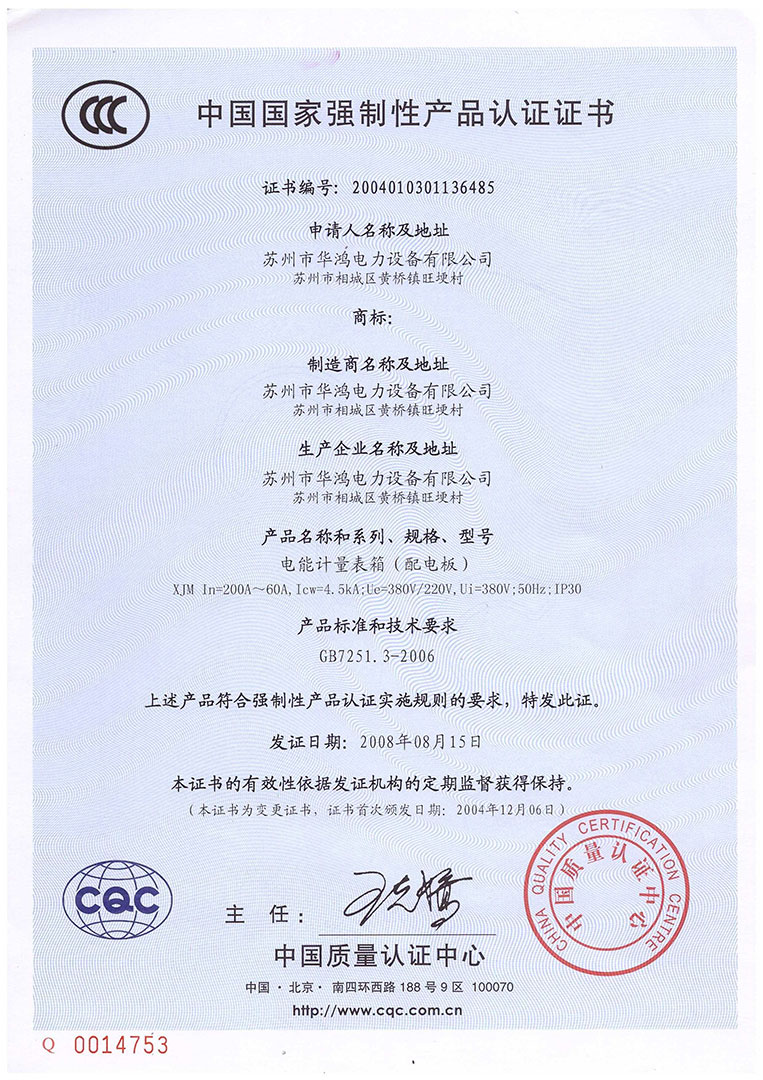

相關產品： 【非標定制--市政照明路燈三遙計量箱】 【XJM電能計量箱CCC認證證書】
