主要技術參數

襄定絕緣電壓    660V

蓑定工作電壓    380．660V

水平母線額定電流    ≤3150A

棼定短時耐受電流(1S)  50(Eff)kA

羲定短時峰值電流    105(Max)kA

萇護等級    IP 30

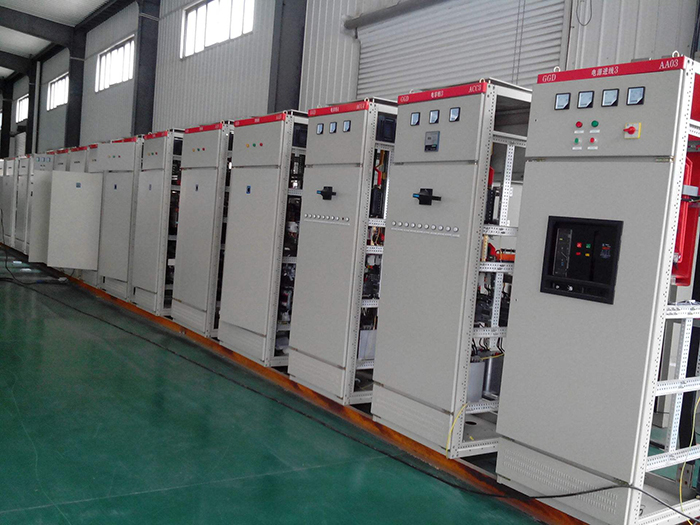

GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流3150A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制之用。

GGD型交流低壓配電柜是根據廣大電力用戶及設計部門的要求，本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分?jǐn)嗄芰Ω?、動熱穩定’性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等特點。

GGD型交流低壓配電柜符合IEC439《低壓成套開關設備和控制設備》，GB7251．1《低壓成套開關設備》等標準。主電路方案

GGD柜的主電路設計了129個方案，共298個規格（不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格）

GGD1型49個方案123個規格

GGD2型53個方案107個規格

GGD3型27個方案68個規格

輔助電路方案

輔助電路的設計分供用電方案和發電廠方案兩部分，GGD柜內有足夠的空間安裝二次元件，同時NLS還開發研制了專用的LMZ3D型電流互感器，以滿足發電廠和特殊用戶附設繼電保護時的需要。
