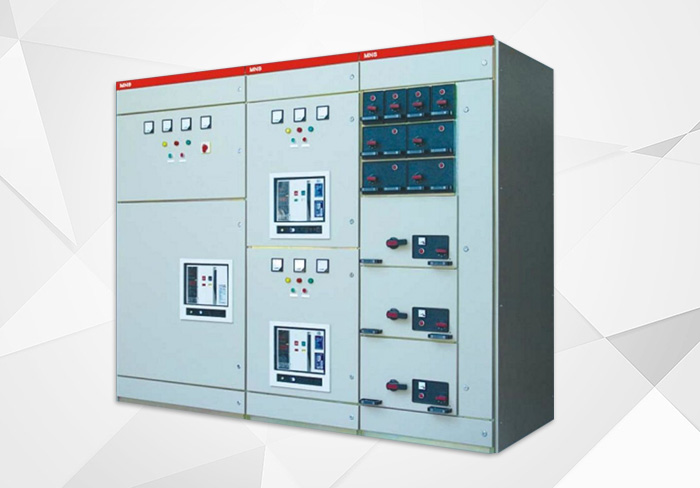

本裝置是一種用標準模件由工廠組裝的組合式低壓開關柜(以下簡稱裝置)，本裝置適用于交流50～60Hz、額定工作電壓660v及以下的供電系統，用于發電、輸電、配電、電能轉換和電能消耗設備的控制。

本裝置符合lEC439—1—1 992和國家標準GB7251.1-2013《低壓成套開關設備和控制設備》及其它相關標準的要求。

使用環境：

• l 周?chē)諝鉁囟炔桓哂?40℃，不低于-50C，并且24h內其平均溫度不高于+35℃．

• l 大氣條件，空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許的有較高的相對濕度，例如+20℃時為90%，但應考慮到溫度變化，有可能會偶然地產生適度的凝露。

• | 海拔高度不超過2000m。

• l 本裝置適應于以下溫度運輸和儲存過程：-25至+55℃的范圍之間，在短時間內(不超過24h)可達+70℃，在這個極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常的條件下應能正常工作。

• l 如果上述使用條件不能滿足時，應由用戶和制造廠協商解決。

• l 當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。

?

產品特點：

• l 設計緊湊：以較小空間能容納較多的功能單元。

• l 結構通用性強，組裝靈活：以25mm為模數的C型型材能滿足各種結構形式、防護等級及使用環境的要求。

• l 采用標準模塊設計：分別可組裝保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝。以200余種組件可以組成不同方案的框架結構和抽屜單元。

• l 安全性：大量采用高強度阻燃型工程塑料組件，有效加強防護安全性能。

• l 技術性能高：主要參數達到當代國際技術水平。

• l 壓縮場地：三化程度高，可大大壓縮儲存和運輸預制件的場地。

• l 裝配方便：不需要特殊復雜工具。

基本參數:

    電氣性能

• l 額定絕緣電壓 660V

• l 額定工作電壓 380V，660V

• l 主母線最大工作電流 5500A(IP00) 4700A(IP30)

• l 主母線短時(IS)耐受電流 100KA（有效值)

• l 主母線短時峰值電流 250KA（最大值)

• l 配電母線(垂直母線)最大工作電流 1000A

• l 配電母線(垂直母線)短時峰值電流

• l 標準型　90KA（最大值)

• l 加強型　130KA（最大值)

    防護參數

• l 符合IEC529 DIN40050標準

• l IP30對大于φ2.5mm固體防護

• l IP40對大于φ1.0mm固體防護

• l IP54對塵埃和任意方向噴濺作防護

開關柜類型

• l 動力配電中心柜(PC)

• l 采用ME、F、E、M、AH系列等斷路器

• l 電動機控制中心柜(MCC)

• l 由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶熔斷器的負荷開關。

• l 功率因數自動補償柜

分區設計：

動力配電中心(PC)

• l PC柜內劃分成四個隔室；

• l 水平母線隔室：在柜的后部；

• l 功能單元隔室：在柜前上部或柜前左邊；

• l 電纜隔室：在柜前下部或柜前右邊；

• l 控制回路隔室：左柜前上部。

分隔措施：

• 水平母線隔室與功能單元隔室、電纜隔室之間用鋼板分隔。

• 控制回路隔室與功能單元隔室之間用阻燃型聚苯醚塑料罩殼分隔。

• 左邊的功能單元隔室與右邊的電纜隔室之間用鋼板分隔。

• 主電路與輔助電路之間設計成分隔結構，儀表、信號燈和按鈕等組成的輔助電路單元、均安裝于塑料儀表板上。
